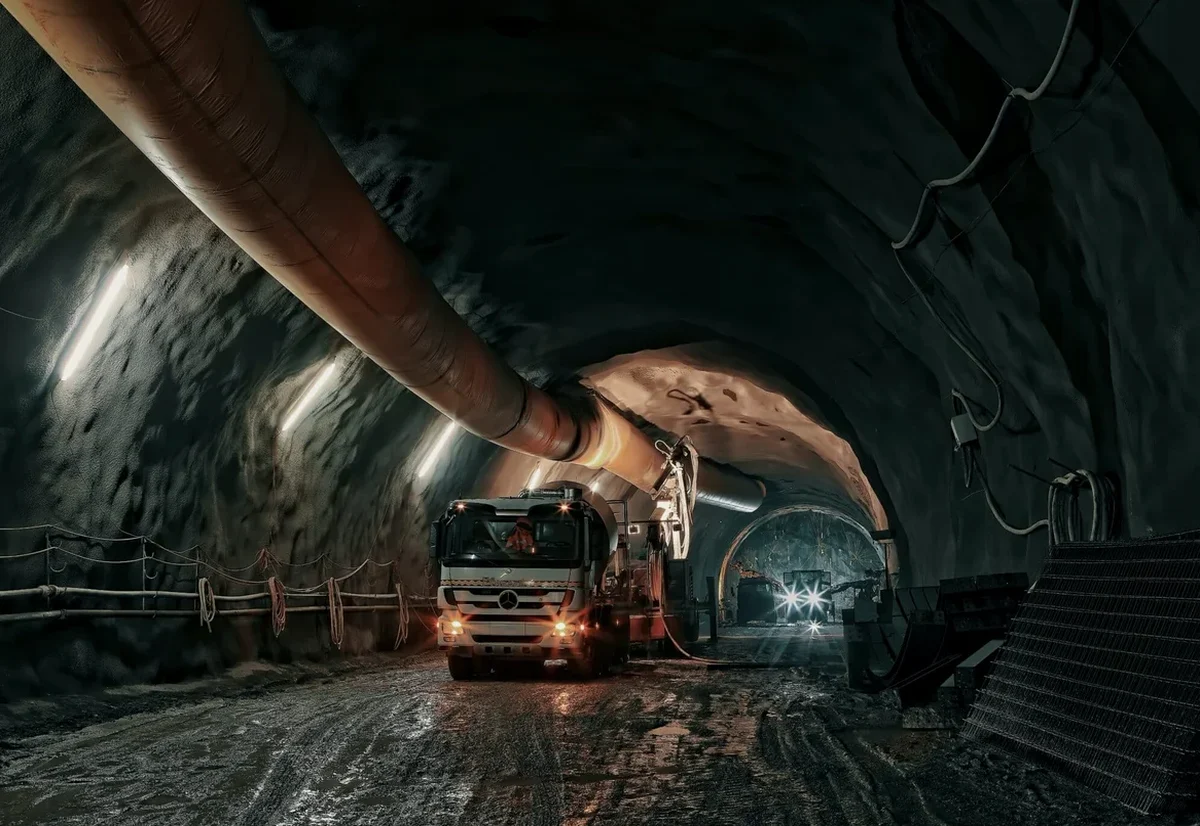

Análisis Geotécnico para Túneles en Suelo Blando en Alto Hospicio

Alto Hospicio creció sobre una meseta costera donde la expansión urbana tropezó rápido con la geografía. La necesidad de conectar sectores como La Pampa con el casco histórico obligó a pensar en túneles bajo condiciones de suelo blando que pocos conocen bien. Las arenas limosas con sales solubles y la baja cohesión superficial transforman cualquier excavación subterránea en un desafío que requiere más que un simple cálculo de sostenimiento. Nuestro equipo técnico ha participado en campañas de exploración donde el ensayo CPT reveló perfiles con resistencia de punta bajo 1 MPa hasta los 12 metros, obligando a rediseñar el sistema de avance. La norma NCh 2369.Of2003 exige considerar el efecto de la sismicidad local, y en esta zona los análisis de respuesta de sitio son el punto de partida.

La estabilidad de un túnel en la meseta de Alto Hospicio se define por la química del suelo salino y la respuesta sísmica, no solo por la resistencia a la compresión.

Metodología y alcance

En Alto Hospicio muchas veces vemos que las calicatas superficiales muestran un suelo firme en los primeros dos metros, pero eso es engañoso. Al profundizar, los sondajes SPT evidencian que los estratos no cementados con presencia de sulfatos pierden resistencia de forma abrupta. Trabajar un túnel en suelo blando aquí significa lidiar con tres problemas simultáneos: la abrasividad de las partículas, la inestabilidad del frente y el riesgo de asentamientos diferenciales en superficie. Nuestro laboratorio acreditado ISO 17025 ejecuta ensayos triaxiales consolidados no drenados bajo NCh 3253 para obtener la envolvente de falla real del material. La base del diseño radica en entender que el comportamiento drenado o no drenado varía según la velocidad de excavación y el contenido de humedad higroscópica, que en esta zona rara vez supera el 3% en verano.

Consideraciones locales

Para la exploración profunda en Alto Hospicio usamos equipos de penetración estática con capacidad de empuje de 20 toneladas montados sobre orugas, capaces de atravesar las costras salinas superficiales sin perder verticalidad. El mayor riesgo técnico que vemos en la práctica es subestimar el efecto de la disolución de sales por infiltración de napas colgadas durante la excavación. Un túnel que parece estable en condiciones secas puede empezar a deformar en cuestión de horas si el sistema de drenaje no maneja correctamente el agua de contacto. La experiencia en proyectos regionales nos indica que el monitoreo de convergencias con cintas extensométricas y la lectura continua de celdas de carga en los marcos de acero es lo que permite anticipar problemas antes de que se transformen en un colapso del frente.

Parámetros técnicos

Parámetro	Valor típico
Clasificación del suelo (USCS)	SM / ML con sales solubles
Resistencia a la compresión no confinada (qu)	0.3 – 0.8 kg/cm²
Ángulo de fricción efectiva (φ')	26° – 31°
Cohesión no drenada (Su)	15 – 40 kPa
Módulo de deformación (E50)	8 – 25 MPa
Contenido de sulfatos solubles	0.8 – 3.5%
Velocidad de onda de corte (Vs)	180 – 320 m/s
Clasificación sísmica de sitio (NCh 433)	Tipo D o E

Servicios técnicos asociados

Perfilaje Sísmico y MASW

Medimos la velocidad de onda de corte (Vs) para clasificar el sitio según NCh 433 y obtener el módulo de rigidez a pequeñas deformaciones del suelo blando salino presente en Alto Hospicio.

Ensayos Triaxiales CU y CD

Ejecutamos ensayos consolidados no drenados y drenados sobre muestras inalteradas para determinar la resistencia al corte efectiva, parámetro crítico para el diseño del soporte del túnel.

Análisis de Convergencia y Confinamiento

Aplicamos el método de la curva característica del terreno para estimar las deformaciones en el frente de excavación y optimizar la distancia de colocación del sostenimiento.

Preguntas frecuentes

¿Qué tipo de sostenimiento se recomienda para túneles en el suelo de Alto Hospicio?

En los suelos blandos con sales de Alto Hospicio, la recomendación técnica habitual es el uso de marcos metálicos reticulados con shotcrete vía húmeda de espesor mínimo 15 cm, combinado con pernos de anclaje autoperforantes. El diseño exacto depende de los resultados de los ensayos triaxiales y del factor de seguridad sísmico exigido por la NCh 2369.

¿Cuánto cuesta un estudio geotécnico completo para un proyecto de túnel en suelo blando en esta zona?

El costo de un análisis geotécnico para túneles en suelo blando en Alto Hospicio varía según la longitud del trazado y la profundidad de exploración, con un rango referencial entre $2.067.000 y $8.361.000. Este valor incluye la campaña de sondajes, ensayos de laboratorio avanzados y el informe de parámetros de diseño.

¿Cómo afecta la salinidad del suelo de Alto Hospicio al revestimiento del túnel?

El alto contenido de sulfatos en el suelo de Alto Hospicio puede generar ataques químicos al concreto convencional. Por esto, en nuestros análisis geotécnicos especificamos el uso de cemento resistente a sulfatos (tipo HS) y evaluamos la necesidad de barreras de protección para garantizar la durabilidad del revestimiento.

¿Qué norma chilena regula el diseño sísmico de túneles?

El diseño sísmico de túneles en Chile se rige por la NCh 2369.Of2003, la cual exige un análisis de interacción suelo-estructura. Para túneles en suelo blando en Alto Hospicio, esto implica modelar la respuesta dinámica del estrato salino y verificar que las deformaciones por ovalización no superen la capacidad del soporte.
